5X新型制砂机是在传统立轴式制砂机的基础上进行了改造升级，通过对各部分的设计和耐磨材料的使用，进一步提高了破碎机的整体性能，适用于软或中硬和极硬物料的制砂、整形，广泛应用于建材、化工、冶金、电力、煤炭、矿山等工业领域。

5X新型制砂机是利用高速运动的物料相互自行破碎及物料之间的摩擦而粉碎。5X新型制砂机不仅能够碎石，而且可以对石子进行整形。根据物料的进料方式，5X新型制砂机进料方式可分为完全中心进料和中心进料伴随瀑落进料；根据物料的抗压强度、磨蚀性，5X新型制砂机的破碎方式可分为“石打石”和“石打铁”。

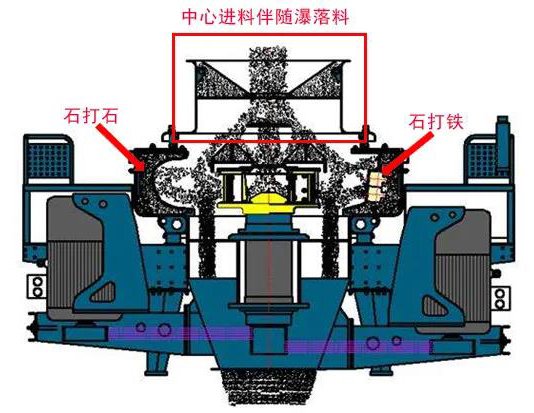

一、中心进料伴随瀑落进料“石打石”

物料通过进料斗进入破碎机，经散料锥或散料盘落到分料盘上，被分料盘分成两部分。一部分由分料盘中间进入高速旋转的甩轮，在甩轮中被迅速加速，然后高速从甩轮流道内抛射出去。

这些物料首先同分料盘四周落下的另一部分物料冲击破碎，然后一起冲击到破碎腔的物料衬层上，被反弹后斜向上冲击到破碎腔顶部，改变方向向下运动，与从甩轮流道发射出的物料形成连续的料幕。这样,一块物料在破碎腔中受到多次撞击、摩擦和研磨作用而破碎。破碎后的物料在重力作用下离开破碎腔进入下机壳卸料斗中卸料。

破碎腔壁上安装上下击打护板，保护机壳不被冲击磨损。其特征为物料在加速时靠甩轮加速，大约半数颗粒在甩轮内获得能量射出后与瀑落物料和衬层发生冲击、摩擦或物料与物料作高速撞击而破碎。

二、中心进料伴随瀑落进料“石打铁”

基本工作原理与中心进料伴随瀑落进料“石打石”相同。所不同的是“石打石”时破碎腔中安装的是击打护板，物料在其周围形成衬层，物料冲击到物料衬层上破碎，而“石打铁”时将下击打护板换成周护板，物料直接冲击到周护板上而破碎。

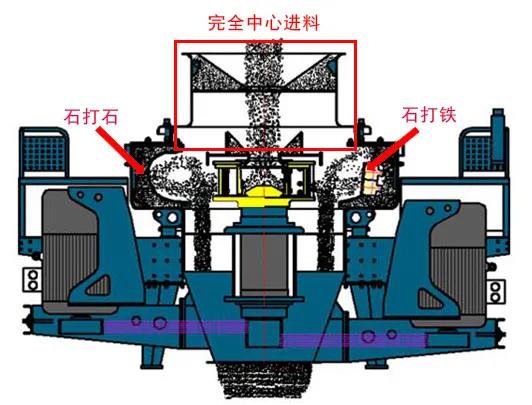

三、完全中心进料“石打石”

基本工作原理与中心进料伴随瀑落进料“石打石”相同。不同的是完全中心进料时将散料锥或散料盘卸掉或完全打开，物料全部从进料口直接落入分料盘中,经分料盘中间直接进入甩轮中。

四、完全中心进料“石打铁”

基本工作原理与中心进料伴随瀑落进料“石打铁”相同，而进料方式为完全中心进料，即将散料锥或散料盘卸掉或完全打开，物料全部从进料口直接落入分料盘中，经分料盘中间直接进入甩轮中。

安瑞特5X新型制砂机优势：

1、产品粒形优异

产品呈立方体，粒形好、级配合理、细度模数可调；特别适合人工制砂和石料整形。

2、易损件消耗低

转子双重抛料组合设计，可大大延长磨损时间，同时也会保护转子主体不会因过度磨损而损坏。另外，合金耐磨块采用美国重要行业用高度耐磨耐高温材料，消耗低，寿命长。

3、自动检测，安全高效

采用PLC操控系统，智能高效，降低了使用过程中的操作难度与操作人员的培训时间。

4、环保，粉尘少

采用封闭式式设计，物料之间相互自行冲击破碎，不与设备内的金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，在涡动腔内部巧妙的气流自循环，消除了粉尘污染。

5、进料口调整方便

在进料腔下部设计安装了一可运动的控流器，通过调节进料腔外的螺杆，达到调节进料口大小的目的。

6、一机多用，应用灵活

拥有多种破碎方式，一机多用，实现“石打石”、“石打铁”方式灵活转换，满足不同物料的破碎需要。

7、稀油润滑系统，自动保养

5X新型制砂机采用稀油自动顺滑系统，双油泵互补保证供油；无油流、无油压自动停机；风（水）冷降温；冬季电机加热启动，顺滑效果良好，有效地解决了轴承发热等问题，使主轴轴承保持恒温，延长维护周期和使用寿命。

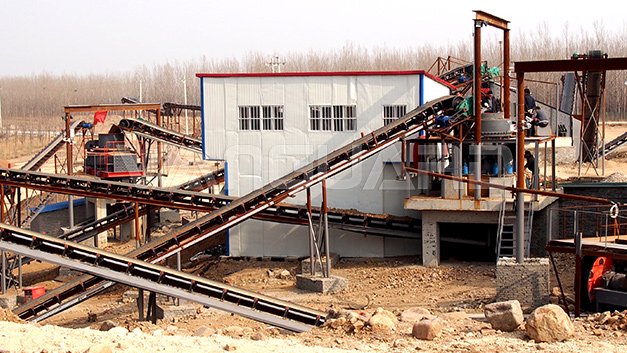

安瑞特客户产品现场案例一：

加工物料：河卵石

生产能力：150吨/时

配套设备：给料机、颚破、圆锥破、制砂机、振动筛

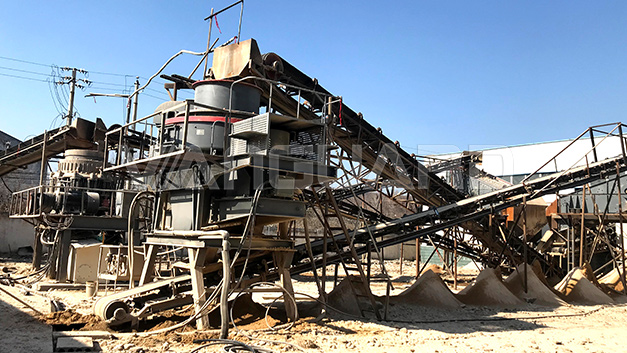

安瑞特客户产品现场案例二：

加工物料：河卵石

生产能力：300吨/时

配套设备：给料机、颚破、圆锥破、制砂机、振动筛

安瑞特是一家集生产、研发、设计、销售、售后为一体的专业矿山机械制造商，不断创新，不断提高，其技术成熟，工艺精良，设备质量可靠，可根据客户需求为客户合理搭配，满足客户的不同工艺要求。
