ZY系列自调心阻尼振动筛
增加传动器装置，提高电机传动效率、延长三角带使用寿命；保证了设备运转同心度，大大延长了轴承的使用寿命。
激振器、调心装置、箱体采用分体模块化设计，维修变得简单，更换更加便捷，最大限度减少停机时间。
进料粒度：0-200mm | 生产能力：10-1600t/h
应用领域：钢铁，采矿，化工等行业的物料筛选；
处理物料：石灰石，花岗岩，大理石，玄武岩，铁矿石，河卵石，页岩，青石，煤炭，鹅卵石，建筑垃圾等。
ZY系列自调心阻尼振动筛工作范围

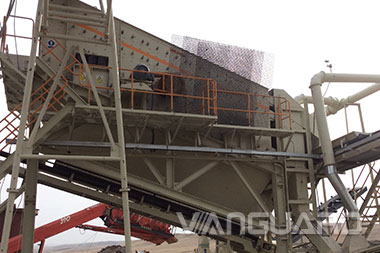

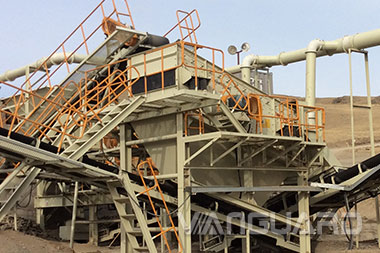

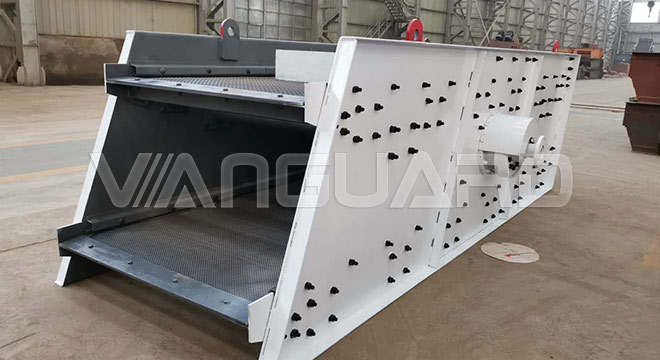

ZY系列自调心阻尼振动筛图片实拍
-

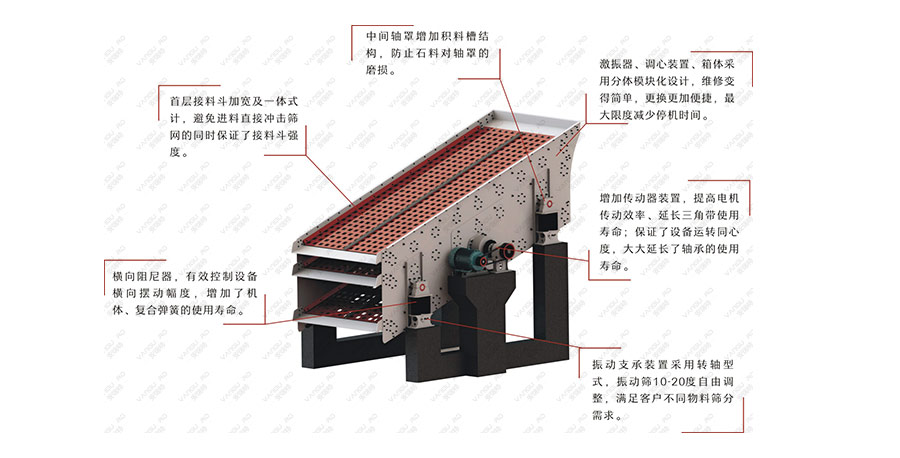

性能特点
激振器、调心装置、箱体采用分体模块化设计，维修变得简单，更换更加便捷，大大减少停机时间；
振动支承装置采用转轴型式，振动筛10-20度自由调整，满足客户不同物料筛分需求；
增加传动器装置，提高电机传动效率、延长三角带使用寿命；保证了设备运转同心度，大大延长了轴承的使用寿命；
有效控制设备横向摆动幅度，增加了机体、复合弹簧的使用寿命。
-
工作原理
ZY系列自调式阻尼振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。ZY系列自调式阻尼振动筛是一个以弹簧为支撑弹性元件，以块偏心激振器为振动源，通过偏心块的旋转产生激振力，使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动，通过反复的与筛孔进行比较，小于筛孔尺寸的物料透筛，大于筛孔尺寸的物料在筛面上，从而完成筛分过程。
技术参数
| 型号 | 筛网层数 | 筛孔尺寸(mm) | 最大进料尺寸 (mm) | 处理量 （t/h） | 双振幅 (mm) | 电机功率 (kw) | 筛面规格 (mm) |
| 2ZY1237 | 2 | 3-50 | 200 | 10-100 | 7-10 | 11 | 1200×3700 |
| 3ZY1237 | 3 | 3-50 | 200 | 10-100 | 7-10 | 11 | 1200×3700 |
| 2ZY1548 | 2 | 3-80 | 300 | 22-165 | 7-10 | 15 | 1500×4800 |
| 3ZY1548 | 3 | 3-80 | 300 | 22-165 | 7-10 | 15 | 1500×4800 |
| 2ZY1848 | 2 | 3-80 | 300 | 35-275 | 7-10 | 18.5 | 1800×4800 |
| 3ZY1848 | 3 | 3-80 | 300 | 35-275 | 7-10 | 18.5 | 1800×4800 |
| 2ZY1860 | 2 | 3-80 | 300 | 65-590 | 7-10 | 22 | 1800×6000 |
| 3ZY1860 | 3 | 3-80 | 300 | 65-590 | 7-10 | 22 | 1800×6000 |
| 4ZY1860 | 4 | 3-80 | 300 | 65-590 | 7-10 | 30 | 1800×6000 |
| 2ZY2070 | 2 | 3-100 | 300 | 95-700 | 7-10 | 30 | 2000×7000 |
| 3ZY2070 | 3 | 3-100 | 300 | 95-700 | 7-10 | 30 | 2000×7000 |
| 4ZY2070 | 4 | 3-100 | 300 | 95-700 | 7-10 | 37 | 2000×7000 |
| 2ZY2160 | 2 | 3-100 | 300 | 85-750 | 7-10 | 30 | 2100×6000 |
| 3ZY2160 | 3 | 3-100 | 300 | 85-750 | 7-10 | 30 | 2100×6000 |
| 4ZY2160 | 4 | 3-100 | 300 | 85-750 | 7-10 | 37 | 2100×6000 |
| 2ZY2460 | 2 | 3-120 | 300 | 90-850 | 6-9 | 37 | 2400×6000 |
| 3ZY2460 | 3 | 3-120 | 300 | 90-850 | 6-9 | 37 | 2400×6000 |
| 4ZY2460 | 4 | 3-120 | 300 | 90-850 | 6-9 | 45 | 2400×6000 |
| 2ZY2860 | 2 | 3-120 | 300 | 110-1000 | 6-9 | 45 | 2800×6000 |
| 3ZY2860 | 3 | 3-120 | 300 | 110-1000 | 6-9 | 45 | 2800×6000 |
| 2ZY3073 | 2 | 3-120 | 300 | 150-1300 | 6-9 | 30×2 | 3000×7300 |
| 3ZY3073 | 3 | 3-120 | 300 | 150-1300 | 6-9 | 30×2 | 3000×7300 |
| 2ZY3673 | 2 | 3-120 | 300 | 180-1600 | 6-9 | 30×2 | 3600×7300 |
| 3ZY3673 | 3 | 3-120 | 300 | 180-1600 | 6-9 | 37×2 | 3600×7300 |
