CS/CH系列单缸液压圆锥机

CS/CH系列单缸液压圆锥机 工作范围

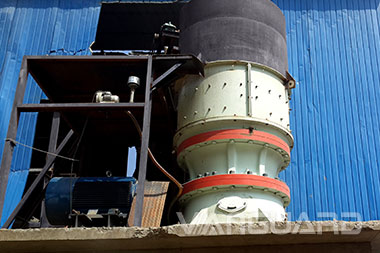

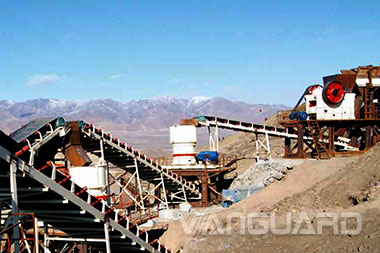

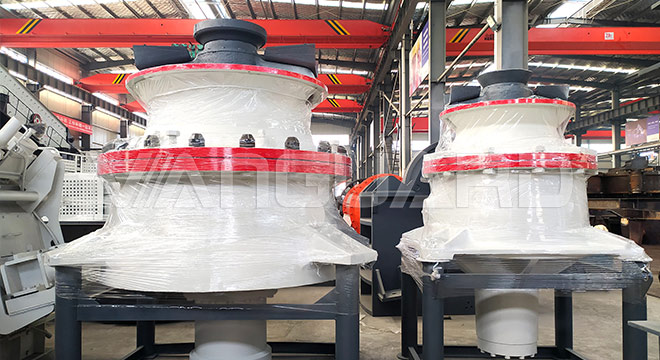

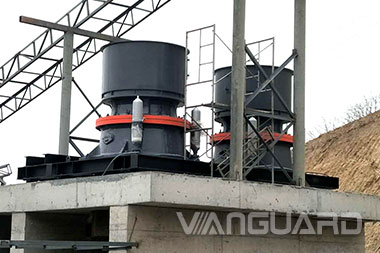

CS/CH系列单缸液压圆锥机 图片实拍

• 性能特点

  机架经过重型化设计，采用一流钢材；衬板采用优质高锰钢复合材料，更耐磨；采用超大直径主轴，更加坚固耐用；

  根据（破碎腔型）设计经验及配合先进的冶金技术，使破碎设备的单位钢磨耗降至更低选配自动化控制系统，使破碎机在运行过程中满腔给料、自动补偿齿板间隙，提高破碎设备的工作效率，从而保证单位生产成本降至更低；

  该系列圆锥破碎机有更大的给料口，可以发挥出最大性能以适应各种破碎工艺，广泛应用于中碎到超细碎、以及固定式到移动式破碎站。优化设计的破碎速度、偏心距（冲程）和腔型设计完美结合能够提供更高的产量和更优的产品质量；

  CS/CH系列单缸液压圆锥机利用层压破碎原理对物料进行破碎，破碎效率高，易损件磨耗低；破碎后成品呈立方体，细粒级含量高，可以很好的满足现阶段一些高品质骨料的使用需求。

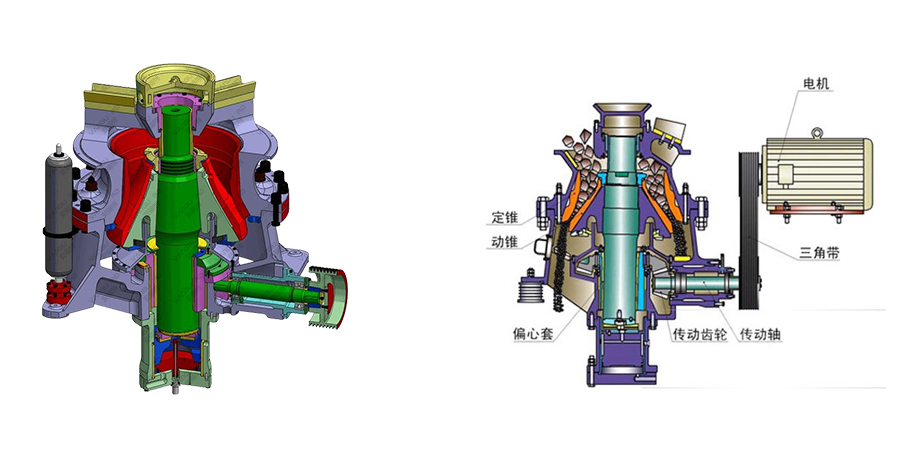

• 工作原理

  CS系列单缸液压圆锥破碎机是通过调整处于动锥底部的液压缸可以使动锥上下运动从而方便的调整排矿口大小和产品粒度大小。它是由电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板），以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转，物料被摆动的内锥挤压破碎，支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。
