PF/PFV系列反击式破碎机
采用钢板焊接而成的重型化转子以获得更高的转动惯量、更大的破碎力和更高的破碎效能。 轴承座采用整体铸钢结构，保证与破碎机架完全配合，增加了轴承座的径向力度，提高了抗负荷能力。
进料粒度：0-700mm | 生产能力：15-350t/h
应用领域：水电，公路，人工骨料，矿石破碎等行业；
处理物料：石灰石，花岗岩，大理石，玄武岩，铁矿石，河卵石，页岩，青金石，煤，鹅卵石，建筑垃圾等。
PF/PFV系列反击式破碎机工作范围

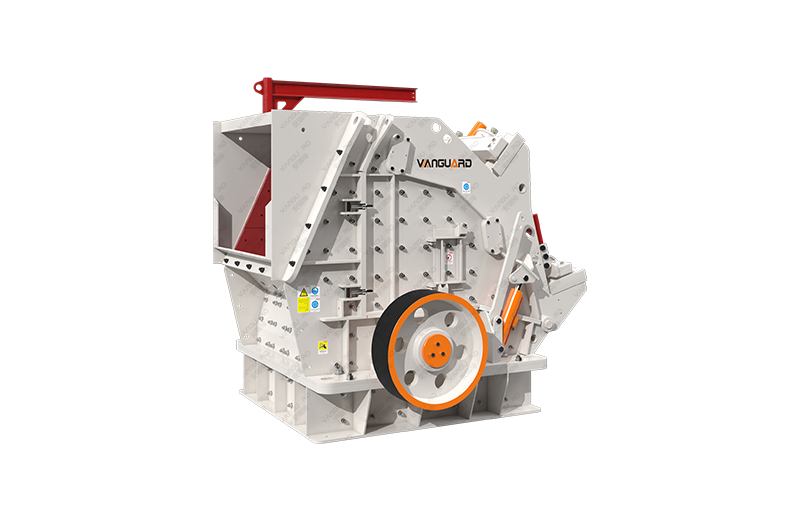

PF/PFV系列反击式破碎机图片实拍
-
性能特点
进料口大、破碎腔高，适宜破碎硬度高、块度大的物料，且产品石粉少；破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎；
排料粒度大小可调，能简化破碎流程；反击板与板锤间隙能方便调节，可有效控制出料粒度，且颗粒形状好；
具有三级破碎以及整形的功能，因而破碎比大，产品形状呈立方体，可选择性破碎；独特的反击齿板、无键连接，检修方便，稳定、可靠；
多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能。
-

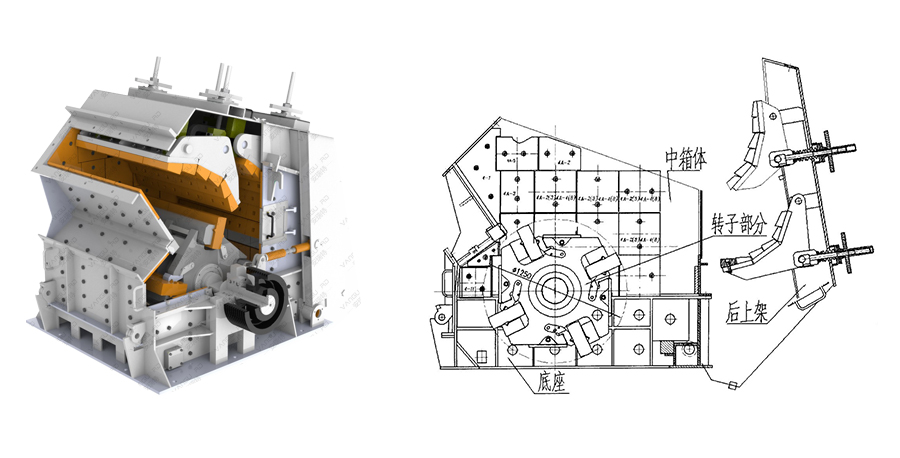

工作原理
本机器是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子之间的间隙可达到改变物料粒度和物料形状的目的。本机在反击后采用弹簧保险装置，当非破碎物进入破碎腔后，前后反击架后退，非破碎物料从机内排出。
技术参数
|
型号 |
规格 |
进料口尺寸(mm) |
最大进料粒度 (mm) |
生产能力(t/h) |
电机型号 |
电机功率(kW) |
|
PF-1007 |
φ1000×700 |
400×730 |
≤250 |
15-60 |
Y250M-6 |
37 |
|
PF-1010 |
φ1000×1050 |
400×1080 |
≤300 |
50-90 |
Y315S-6 |
75 |
|
PF-1210 |
φ1250×1050 |
400×1080 |
≤300 |
70-130 |
Y315L1-6 |
110 |
|
PF-1212 |
φ1250×1200 |
400×1250 |
≤300 |
70-140 |
Y315L2-6 |
132 |
|
PF-1214 |
φ1250×1400 |
400×1430 |
≤300 |
90-180 |
Y315L2-6 |
132 |
|
PF-1315 |
φ1300×1500 |
680×1520 |
≤350 |
120-250 |
Y2-355M2-6 |
200 |
|
PF-1320 |
φ1300×2000 |
680×1570 |
≤500 |
160-350 |
Y2-355M2-6 |
280 |
|
PFV-1010 |
φ1000×1050 |
400×1030 |
≤200 |
35-60 |
Y315S-6 |
75 |
|
PFV-1210 |
φ1250×1050 |
570×1030 |
≤250 |
70-140 |
Y315L1-6 |
110 |
|
PFV-1214 |
φ1250×1400 |
570×1430 |
≤250 |
90-190 |
Y315L2-6 |
160 |
|
PFV-1315 |
φ1300×1500 |
625×1530 |
≤300 |
150-280 |
Y2-355M2-6 |
200 |
|
PFV-1320 |
φ1300×2000 |
990×2030 |
≤500 |
250-350 |
Y2-355M2-6 |
250 |
|
PFV-1520 |
φ1500×2000 |
830×2040 |
≤700 |
200-550 |
Y2-355M2-6 |
200×2 |
| PFV-1620 |
φ1600×2000 |
830×2040 |
≤700 |
300-700 |
Y2-355M2-6 |
250×2 |
| PFV-1822 |
φ1800×2200 |
1260×2250 |
≤800 |
300-1000 |
Y2-355M2-6 |
355×2 |
推荐产品
更多产品 >

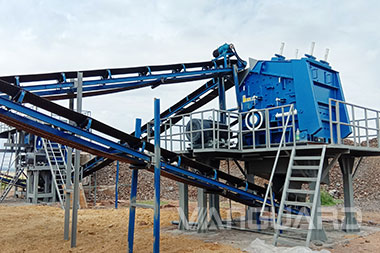

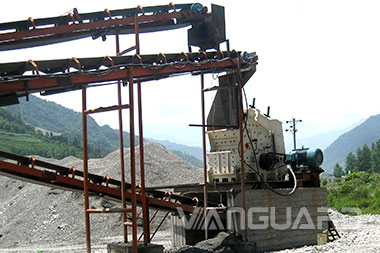

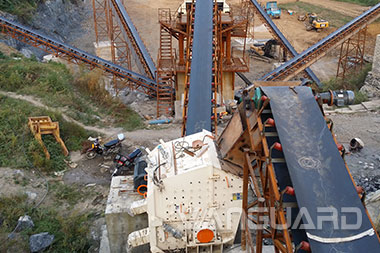

客户现场
